Beschreibung:
Modul DC-DC Abwärtswandler 3Pcs Netzteil Step Down Einstellbar LM2596
3Pcs LM2596 DC-DC Abwärtswandler Einstellbare Mini-Stromversorgung Step Down Modul 3A 3V-40V

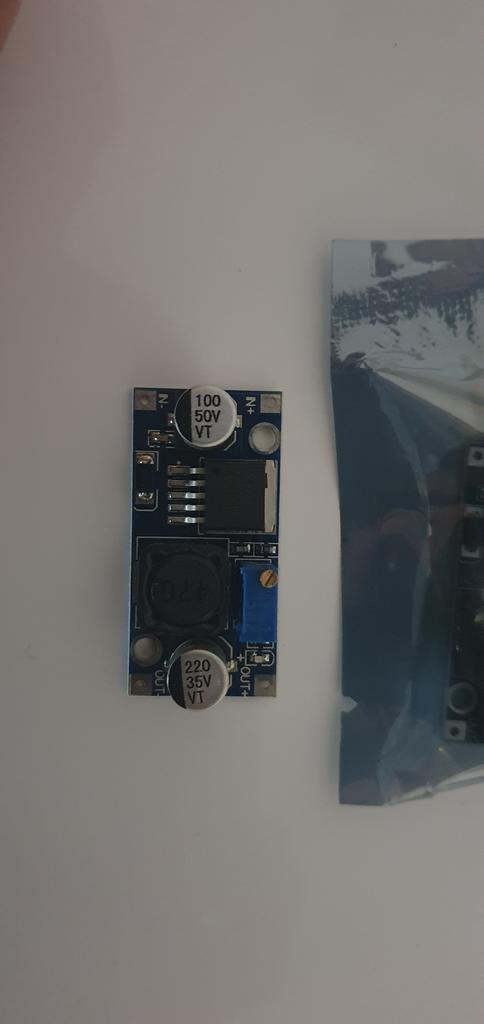

【Hohe Präzision】 Der Abwärtswandler besteht aus 36u verdickten Leiterplatten, High-Q-Induktivität mit Ausgangs-LED-Anzeige und überlegenen Solid-State-Kondensatoren, die hochfrequentes Rauschen effektiv filtern können. Geeignet für verschiedene elektronikische Projekte.
【Eingangsspannung】DC 3V bis 40V (Eingangsspannung muss 1,5V höher als die Ausgangsspannung sein, kein Boost).
【Ausgangsspannung】 DC 1,5 V bis 35 V Spannung ist stufenlos einstellbar, maximaler Ausgangsstrom beträgt 3 A.
【Einfach zu DIY】 Verbinden Sie sich mit einem Mini-Schraubendreher, um die Ausgangsspannung zu erhöhen oder zu verringern, indem Sie die Schraube am blauen Potentiometer einstellen und die Spannung mit einem Multimeter überwachen, um die erforderliche Spannung zu erhalten, im Uhrzeigersinn, um die Spannung zu erhöhen und gegen den Uhrzeigersinn, um die Spannung zu senken. (Werkseinstellung bleibt eine hohe Spannung, Sie müssen etwa 7-15 Kreise umtrüten, bevor die Spannung herunterfährt, 1 Kreis bedeutet +/- 1V)
Merkmale:
- DC zu DC Step-Down-Modul
- Verdickte Leiterplatten
- Fortschrittlicher Festkörperkondensator
- Kurzschluss- und Übertemperaturschutz

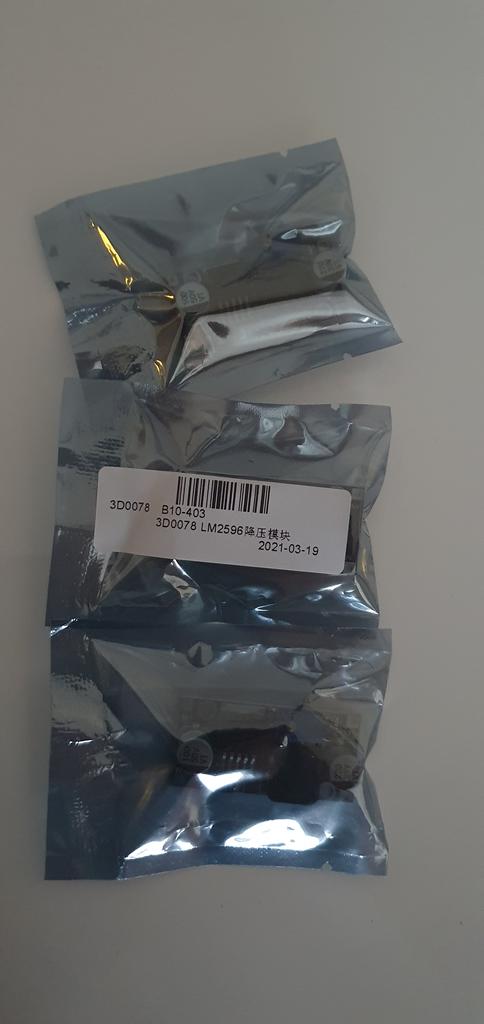

- 100% getestet, versiegelt in antistatischer Verpackung
Bitte beachten Sie:
1. Die Eingangsspannung muss 1,5 V höher sein als die Ausgangsspannung, kein Boost
2. Kehren Sie die Ein- und Ausgangsschnittstelle nicht um
3. Halten Sie die Leistung unter 2,5 A und verwenden Sie einen Kühlkörper, wenn Sie lange arbeiten
Spezifikationen:
- Modell: LM2596
- Eingangsspannung: DC 3V - 40V
- Ausgangsspannung: DC 1,5V - 35V (einstellbar)
- Ausgangsstrom: Der Nennstrom beträgt 2A, maximal 3A (wenn die Ausgangsleistung mehr als 10W beträgt, wird der Kühlkörper benötigt.)
- Umwandlungseffizienz: 92% (max.)
- Schaltfrequenz: 65KHz
- Rektifikation: nicht synchrone Gleichsetzung
- Moduleigenschaft: nicht isoliertes Abwärtsmodul
- Betriebstemperatur: Industriequalität (-40 bis +85 Grad Celsius) (Ausgangsleistung 10W oder weniger)
- Lastregelung: ± 0,5%
- Spannungsregelung: ± 2,5%
- Größe (L x B x H): 45 * 23 * 14mm / 1.77 * 0.91 * 0.55inch
- Gewicht: 14g

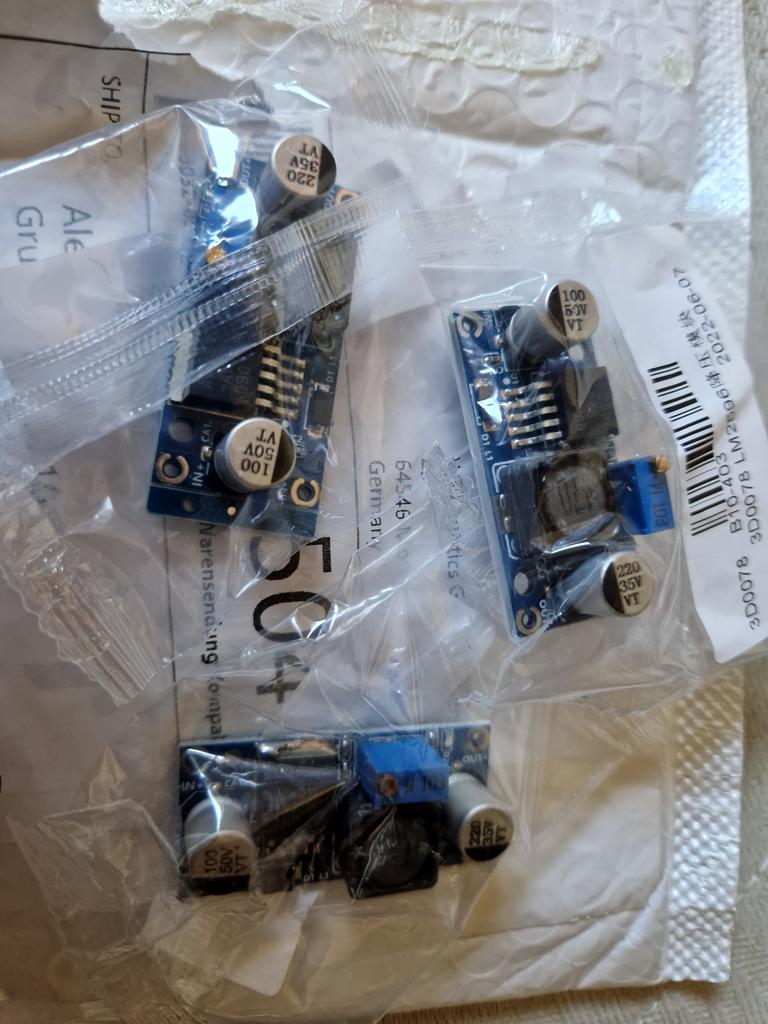

Paketliste:
1/3pcs * DC zu DC Abwärtswandler-Module
