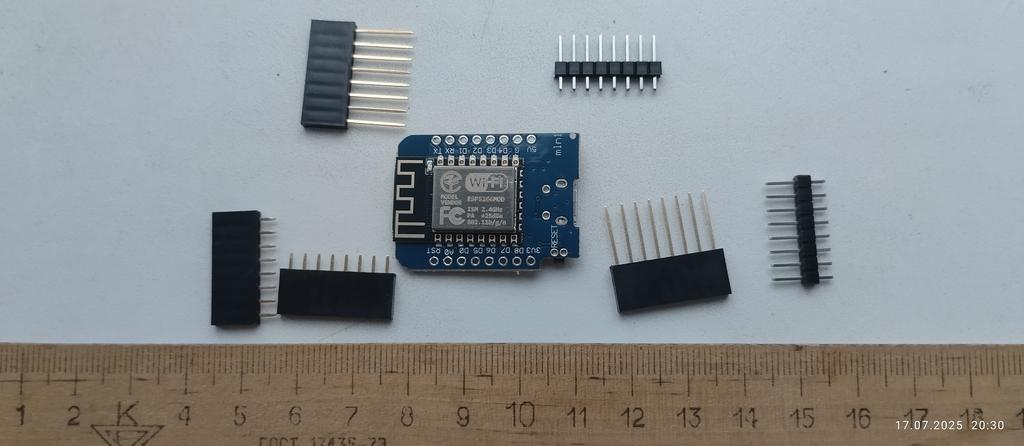

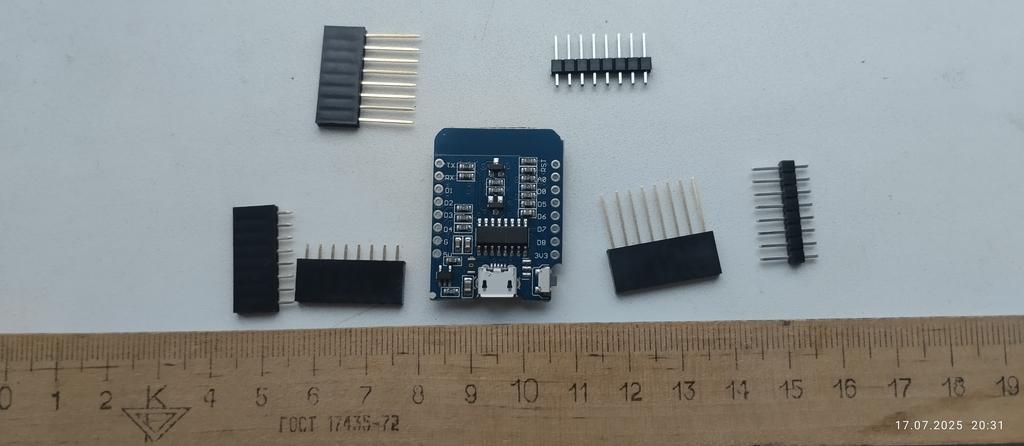

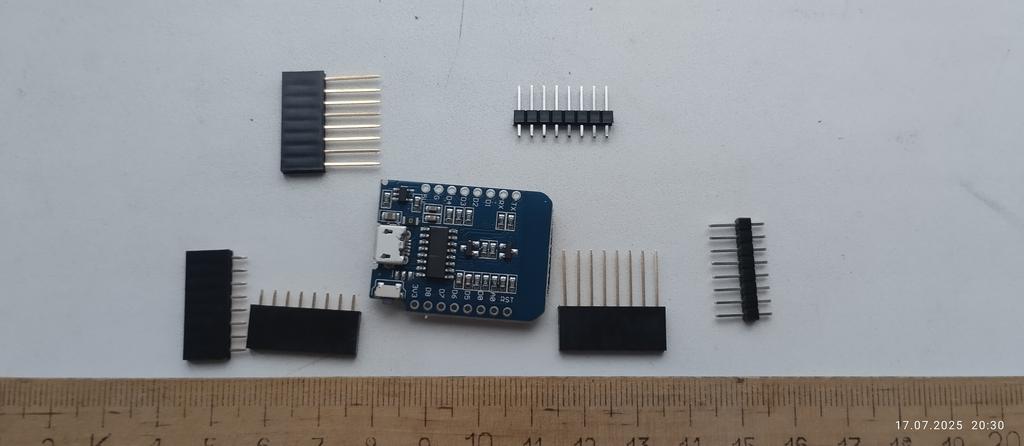

ESP8266 ESP-12 ESP12 WeMos D1 Mini Modül Wemos D1 Mini WiFi Geliştirme Kartı Mikro USB 3.3V ESP-8266EX 11 Dig Tabanlı

D1 mini, ESP-8266EX'i temel alan bir mini wifi kartıdır. ESP-12F

# 11 dijital giriş/çıkış pini, tüm pinler kesme/pwm/I2C/one-wire desteklidir(D0 hariç)

# 1 analog giriş(3.3V maksimum giriş)

# Bir Mikro USB bağlantısı

# Arduino ile uyumlu

# Nodemcu ile uyumlu

Teknik özellikler

Mikrodenetleyici = ESP-8266EX

Çalışma Voltajı = 3.3V

Dijital I/O Pimleri = 11

Analog Giriş Pimleri = 1

Saat Hızı = 80MHz/160MHz

FLash = 4M bayt

Uzunluk = 34,2 mm

Genişlik = 25,6 mm

Ağırlık = 10g

Pin fonksiyonu ESP-8266 Pin

TX TXD TXD

RX RXD RXD

A0 Analog giriş(maksimum 3,3V) A0

D0 IO GPIO16

D1 IO, SCL GPIO5

D2 IO, SDA GPIO4

D3 IO,Barfiks GPIO0

D4 IO, barfiks, LED GPIO2

D5 IO, SCK GPIO14

D6 IO, MISO GPIO12

D7 IO, MOSI GPIO13

D8 IO, aşağı çekme, SS GPIO15

G Gound GND

5V 5V -

3V3 3.3V 3.3V

RST Sıfırla RST

Programlama

D1 mini'de otomatik programlama için bir mikro USB bulunur.

Programlama OTA kullanarak da yapabilirsiniz

Uyarılar

Tüm GÇ 3.3V'da iştir.
